位置傳感器是現代汽車發動機管理系統中至關重要的部件，對于馬自達車型也不例外。它精確監測曲軸、凸輪軸等關鍵旋轉部件的位置與轉速，并將信號傳遞給發動機控制單元(ECU)，ECU據此計算點火正時、噴油順序，確保發動機高效、平穩運行。本文將通過解析其圖片與原理，幫助您深入了解馬自達位置傳感器。

一、 主要類型與外觀識別（基于圖片分析）

馬自達車型上常見的位置傳感器主要有兩種：

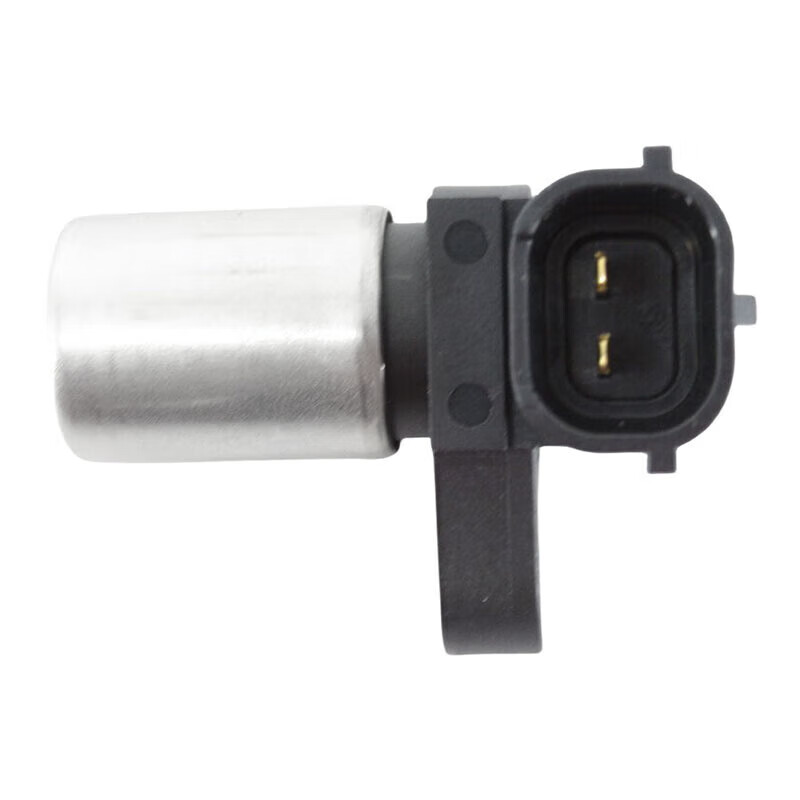

1. 曲軸位置傳感器：

• 安裝位置：通常位于發動機缸體側面，靠近曲軸皮帶輪或飛輪處。

• 外觀特征：多為黑色或灰色長方體狀，帶有一個2針或3針的電氣連接器，并有一根線束連接。傳感器頭部對準曲軸上的信號輪（靶輪）。

• 圖片提示：在相關圖片中，您會看到它指向一個帶有缺齒或特殊齒形的金屬圓盤（信號輪）。

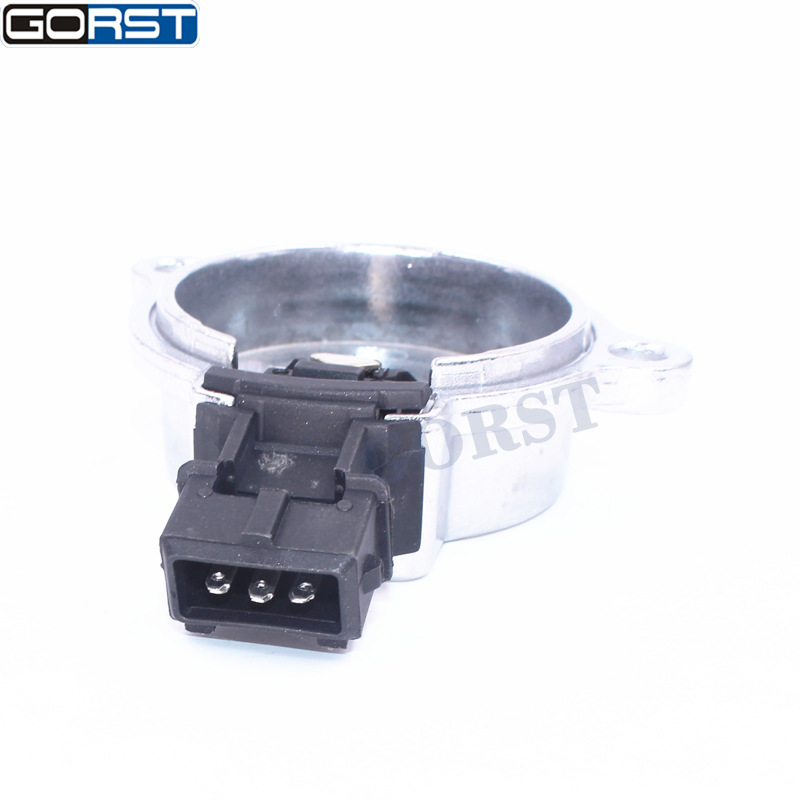

1. 凸輪軸位置傳感器：

• 安裝位置：通常安裝在氣缸蓋前端或頂部，對應凸輪軸的一端。

• 外觀特征：與曲軸位置傳感器形狀相似，通常體積略小。同樣帶有電氣連接器。

• 圖片提示：在圖片中，其安裝位置更靠近發動機氣門室蓋。

重要提示：具體外觀和插頭針腳數可能因發動機型號（如SKYACTIV-G系列、舊款MZR系列）和年份而異。查閱特定車型的維修手冊或零件圖最為準確。

二、 核心功能與工作原理

1. 信號生成：傳感器與一個旋轉的信號輪（上有特定模式的缺口或齒）協同工作。曲軸信號輪齒數較多（如60-2齒，即58個標準齒加2個缺齒），用于精確測定曲軸角度和轉速；凸輪軸信號輪齒數較少，用于判定氣缸壓縮上止點，識別點火順序。
2. 技術類型：馬自達廣泛采用磁電式和霍爾式兩種。

• 磁電式：內部有永磁鐵和線圈，通過齒輪切割磁感線產生交變電壓信號。無需外部供電。

• 霍爾式：需要外部電源（通常為5V或12V），通過檢測磁場變化輸出方波數字信號。精度更高，抗干擾能力更強，是現代發動機的主流選擇。

1. 協同工作：ECU綜合兩個傳感器的信號，不僅能知道發動機的轉速和位置，還能知道是第幾缸處于壓縮沖程，從而實現精確的順序燃油噴射和可變氣門正時控制。

三、 常見故障癥狀與檢查要點

當位置傳感器發生故障時，發動機會出現一系列癥狀，在診斷時可結合圖片對照傳感器本身狀態：

• 啟動困難或無法啟動：ECU無法獲知曲軸位置，導致不噴油、不點火。
• 發動機突然熄火：行駛中傳感器信號中斷。
• 發動機故障燈亮起：ECU存儲相關故障碼（如P0335 曲軸位置傳感器電路故障，P0340 凸輪軸位置傳感器電路故障）。
• 加速無力、抖動、怠速不穩：信號失準導致點火噴油正時錯誤。

基于圖片/實物的簡易檢查：

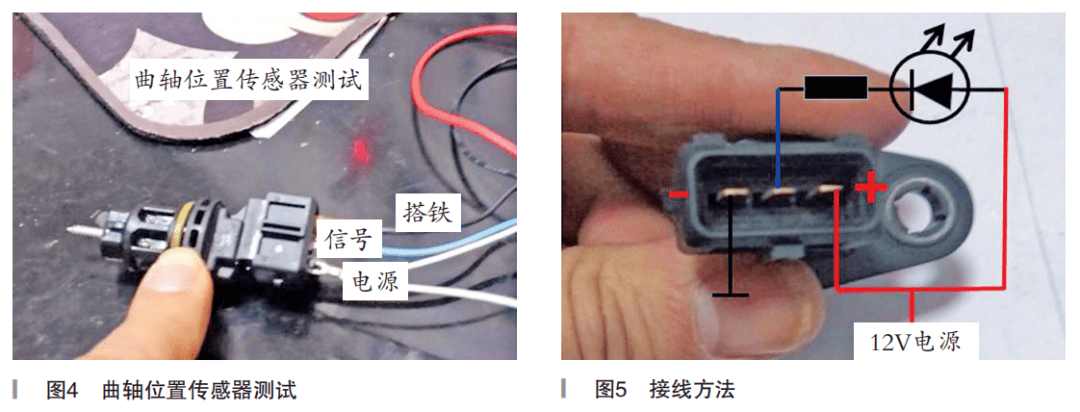

1. 外觀檢查：查看圖片或?qū)嵨铮瑱z查傳感器外殼有無物理損壞、裂紋。
2. 間隙檢查：傳感器端面與信號輪齒尖之間的空氣間隙至關重要（通常約0.5-1.5mm）。間隙不當會導致信號弱或無信號。圖片可輔助理解這個間隙位置。
3. 連接器檢查：檢查電氣插頭是否松動、腐蝕或進水（圖片中連接器部分應干凈緊固）。
4. 信號輪檢查：檢查對應的信號輪（圖片中傳感器指向的齒盤）是否缺齒、損壞或有過多油泥金屬碎屑。

四、

馬自達位置傳感器雖小，卻是發動機的“神經末梢”。通過分析其圖片，我們可以直觀地認識它的安裝位置、外觀以及工作環境。理解其類型、功能與常見故障，有助于車主和維修人員更快地診斷相關發動機問題。當遇到疑似傳感器故障時，建議使用專業診斷設備讀取故障碼，并結合電路圖進行電壓、電阻和信號波形測量，以做出準確判斷。更換時務必選擇優質配件，并確保安裝間隙符合標準，以保證發動機恢復最佳工作狀態。
